環(huán)氧樹脂由于附著力好、收縮率低、耐酸堿、性能穩(wěn)定等優(yōu)點(diǎn)、廣泛應(yīng)用于環(huán)氧AB膠、工藝品滴膠、涂料等領(lǐng)域。
但是環(huán)氧樹脂AB膠經(jīng)過多年的發(fā)展，其耐候性差，不耐高溫、不耐日曬等缺點(diǎn)依然沒有解決，在戶外日曬或室內(nèi)放置一段時(shí)間都會(huì)出現(xiàn)變黃、顏色黯淡等現(xiàn)象，在高透明的復(fù)合應(yīng)用中（如美縫劑、滴膠、工藝品、環(huán)氧清漆等），對(duì)環(huán)氧樹脂的耐黃變性有很高的要求。
造成環(huán)氧樹脂變黃的原因主要有：
1.環(huán)氧樹脂與固化劑的純度問題，特別是固化劑中的游離胺，與環(huán)氧樹脂結(jié)合容易造成局部溫度升高，加速黃變；
2.環(huán)氧樹脂與固化劑反應(yīng)過程溫度過高或加熱時(shí)間過長(zhǎng)，體系中殘留的金屬催化劑、雜質(zhì)加劇誘使黃變；
3.雙酚A環(huán)氧樹脂發(fā)生氧化，大多數(shù)情況下生成的羰基化合物都是帶有顏色的，嚴(yán)重甚至發(fā)生脆化、強(qiáng)度下降等；
4.環(huán)氧樹脂制品在氧、光特別是紫外線的照射下，超過了其化學(xué)鍵能，發(fā)生斷裂，非常容易產(chǎn)生游離自由基，更進(jìn)一步變黃。
那有沒有延緩甚至阻止環(huán)氧樹脂制品黃變的助劑呢？答案是肯定的。
環(huán)氧抗黃變劑介紹：
古德UV-1050是一款液態(tài)的多功能抗黃變助劑，可與環(huán)氧樹脂輕松且均勻地混溶，顯示出與環(huán)氧體系中使用的其他添加劑的良好相容性。UV- 1050對(duì)絕大部分頻段的日曬紫外線有強(qiáng)吸收，能有效抑制制品由于日曬引起的黃變和老化問題，能使制品保持其透明度并能抑制顏色的變化。在加熱固化或高溫環(huán)境中，UV-1050還可以捕捉并分解樹脂中自由基聚合， 進(jìn)一步降低因高溫日曬導(dǎo)致的黃變。
解決方案驗(yàn)證：通過實(shí)驗(yàn)添加古德抗黃變劑UV-1050，能否有效解決黃變問題。
配方：
A劑-南亞環(huán)氧128------200份
B劑-改性脂環(huán)胺------100份
UV-1050 ------- 3份
稀釋劑-苯甲醇-------20份
做出8份環(huán)氧制品（以下統(tǒng)稱樣品），樣品厚度約1厘米，在實(shí)驗(yàn)室老化試驗(yàn)箱，溫度50°C，相對(duì)濕度65%，300w紫外線燈照射下，每隔24小時(shí)取出一份樣品，經(jīng)過96個(gè)小時(shí)實(shí)驗(yàn)，得出下圖黃變結(jié)果。

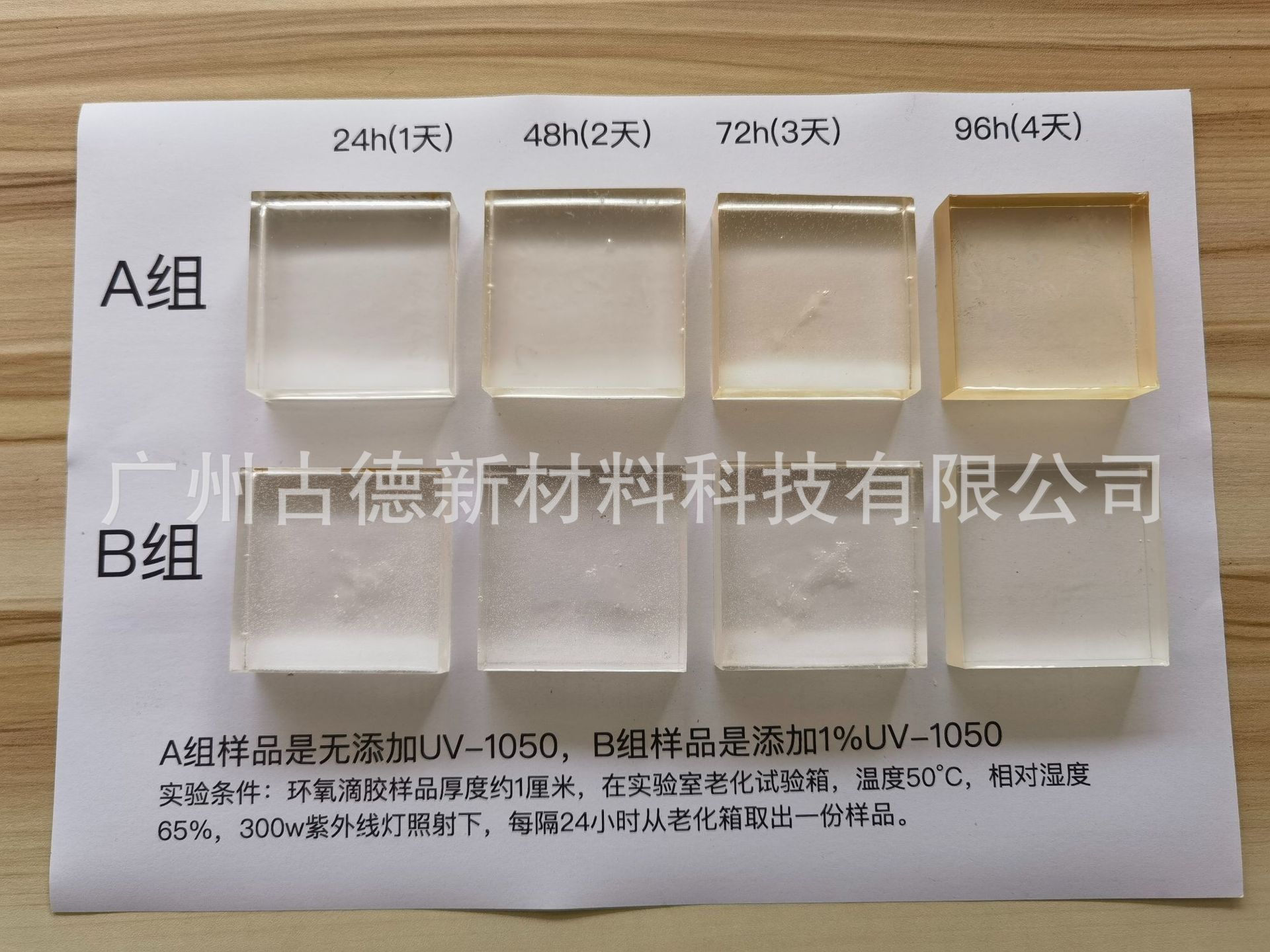

環(huán)氧+抗黃變劑在紫外線燈下實(shí)驗(yàn)
其中A組是沒有添加抗黃變劑UV-1050，可以看出在50度的高溫下，伴隨著紫外線燈照射時(shí)間越長(zhǎng)，黃變?cè)絿?yán)重，而B組添加了UV-1050，在紫外線燈下96小時(shí)只發(fā)生了非常輕微的黃變，可以得出UV-1050在抗紫外線破壞上起到很好的作用。
那么，在沒有紫外線光的情況下，UV-1050的抗黃變效果又如何呢？在專做工藝品滴膠廠的產(chǎn)品中，添加0.6%的UV-1050在室內(nèi)放置，比不添加的滴膠制品抗黃變提升，1年后依然亮白通透，如下圖。

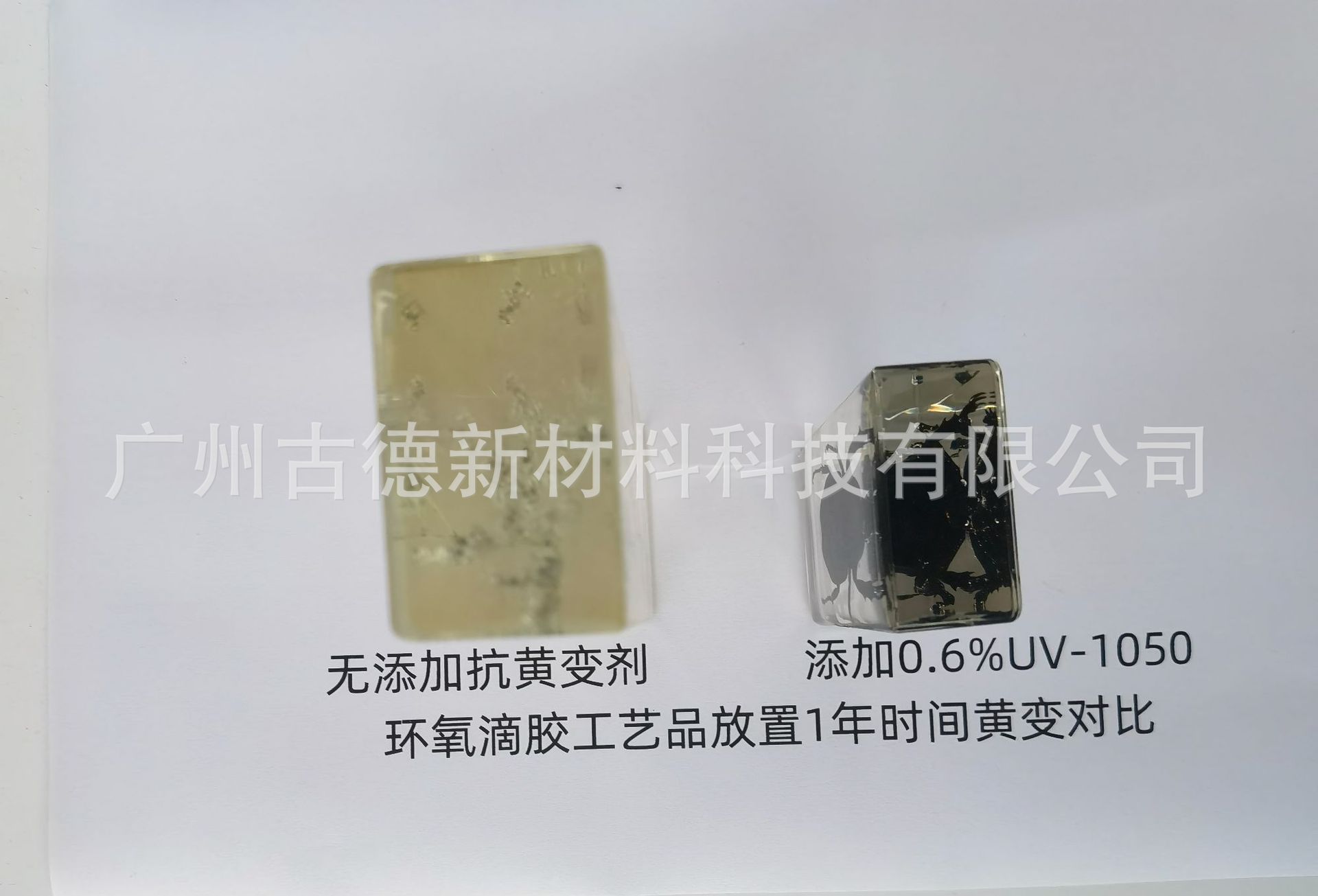

環(huán)氧滴膠添加抗黃變劑UV-1050室內(nèi)對(duì)比1

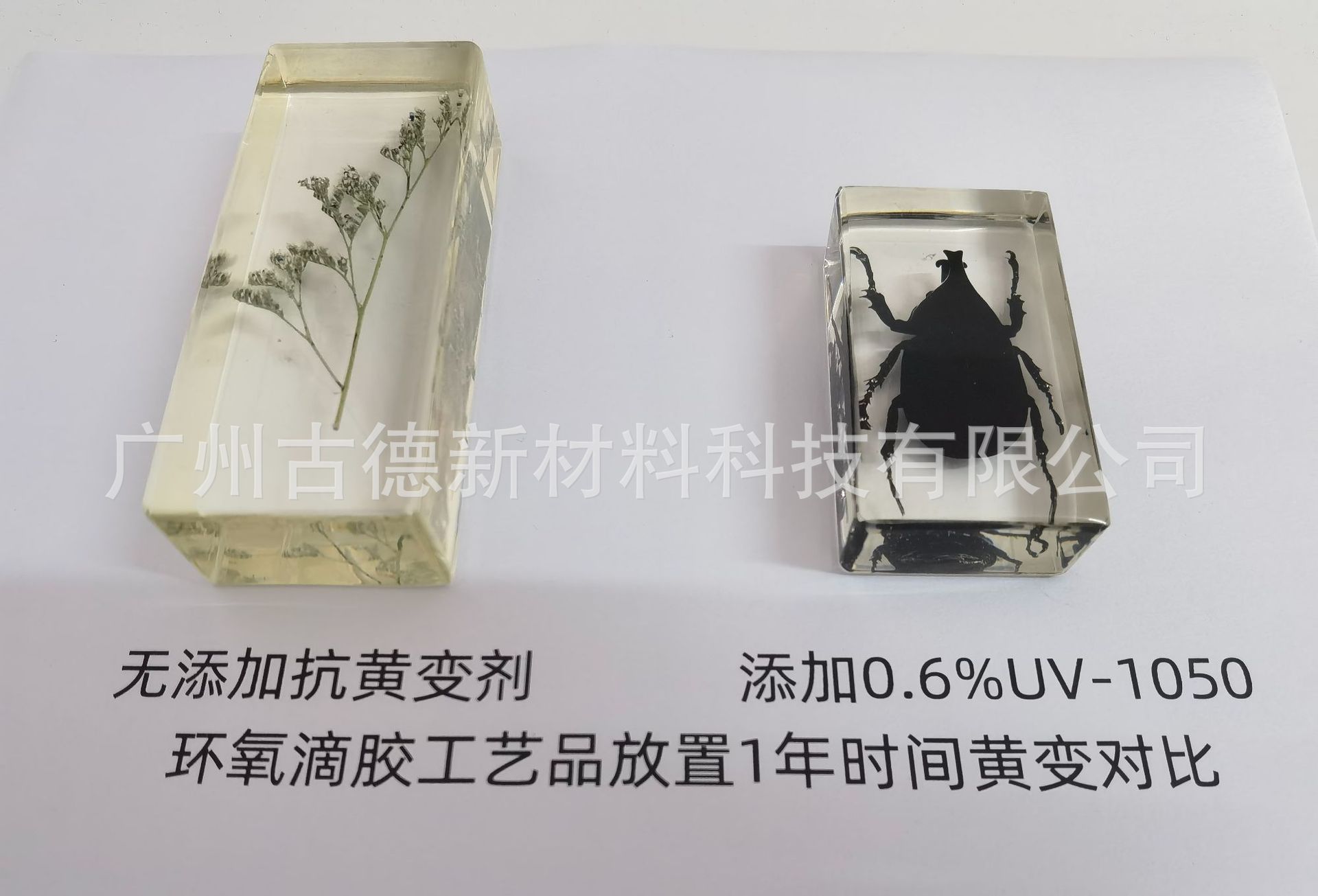

環(huán)氧滴膠添加抗黃變劑UV-1050室內(nèi)對(duì)比2
從上面的實(shí)驗(yàn)可以看出，抗黃變劑UV-1050不論在戶外抗紫外線黃變，還是在室內(nèi)抑制環(huán)氧制品黃變，都有非常理想光、熱、氧抗黃變性能。常溫下為液體，相容性好易添加，適用于環(huán)氧美縫劑、LED封裝膠、水晶滴膠、環(huán)氧清漆等材料。
